정밀인발튜브류

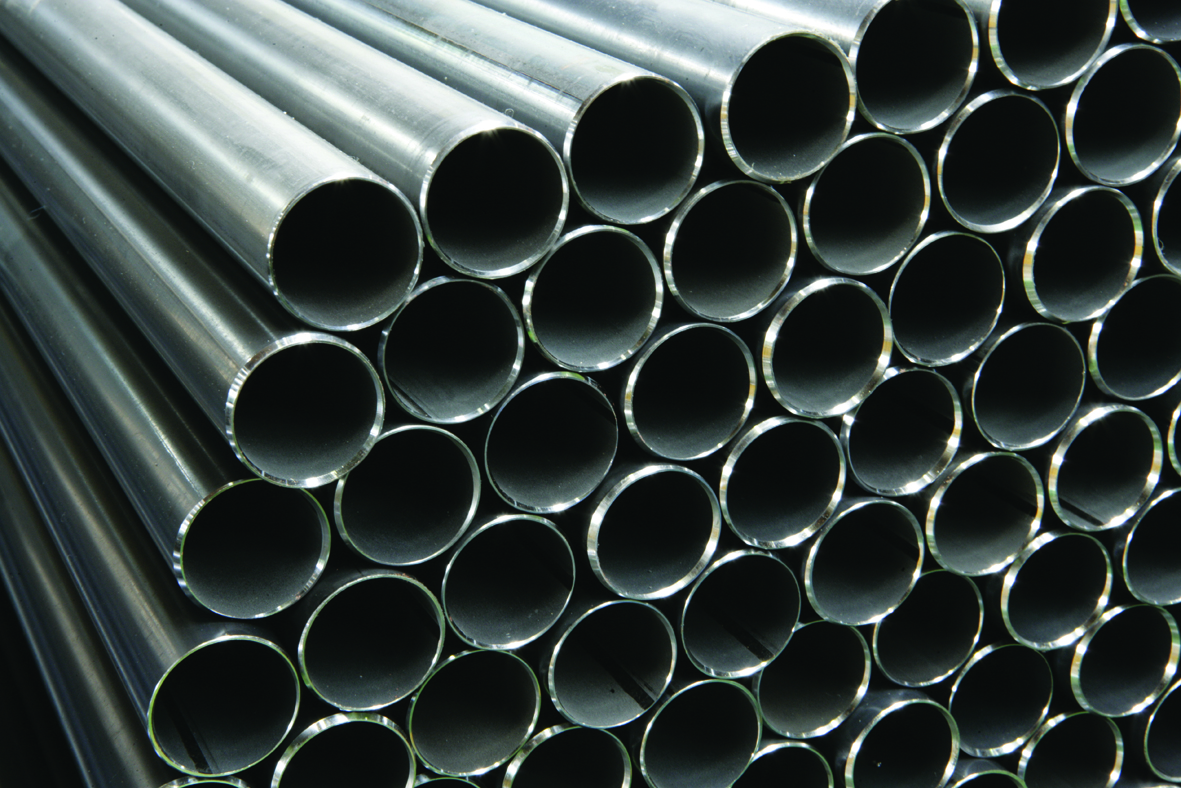

정밀인발튜브류 N.V.H 사진

N.V.H (Noise/Vibration/Harshness)

  • 소음, 진동, 잡음 방지용으로 사용되는 튜브로 차량 주행 시 모터나 엔진의 진동을 흡수하는 시스템
  • 자동차 샤시모듈에 방지부품(NVH)을 엔진과 트랜스미션 브라켓트 조향장치 등에 삽입하여 볼트와 너트로 체결하여 자동차의 정숙성이 유지되도록 하는 부품
  • 모든(승용, 상용) 차종에 7개 ~ 30개 이상의 방진부품이 현가장치(Suspension), 배기계통, 엔진과 차축(Axle)들에 부착되는 필수부품

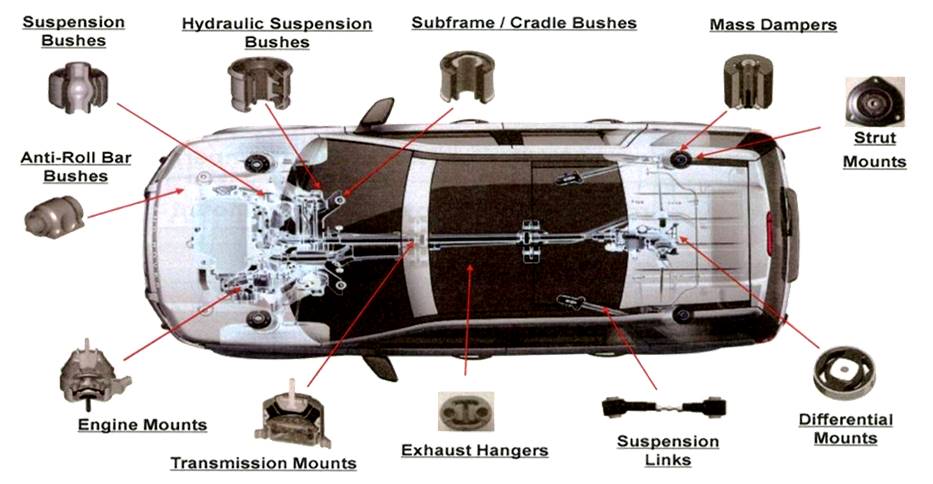

N.V.H. 방진부품의 완성차 적용 예

N.V.H. 방진부품의 완성차 적용 예시 사진

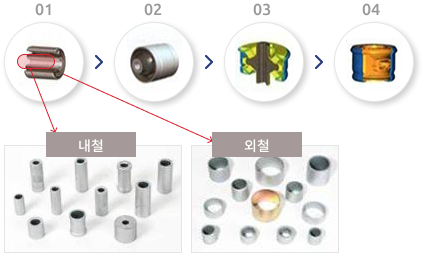

N.V.H. 제작 공정

N.V.H. 제작 공정 사진

약 600여 종의 제품을
정밀인발 공정을 거처 생산

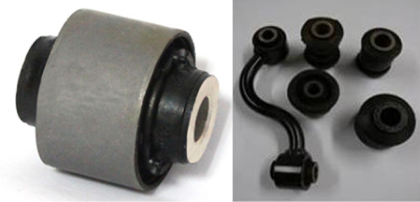

완성된 N.V.H. 부품류

완성된 N.V.H. 부품류 사진
  • 하나의 방진부품은 내·외 튜브와 고무를 몰딩하여 NVH 부품으로 완성
  • 모듈에 각 기능별 방진부품은 1~4개가 하나의 쌍(U/S)을 이루어 완성차에 부착
  • 각 방진부품에는 고무를 감쌀 수 있도록 내·외 튜브가 각각 한 개씩 두 개의 정밀인발튜브가 소요됨
  • 완성차 한 대당 약 22~98개 가량의 내·외 튜브가 적용됨
인발공법(引拔加工)
인발공법(引拔加工)초경소재 구멍(Dies)에 금속선(Wire) 또는 금속관을 끼우고 이 끝부분을 집게로 집어 끌어당겨 다이스의 구멍을 통해 뽑아냄으로써 금속선, 금속관의 지름, 관벽 두께를 감소시키는 소성가공법.
